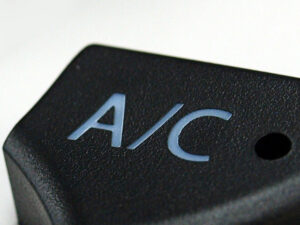

塗装+レーザーマーキング
塗装+レーザーマーキング
成形品(色違い)
成形品(色違い)
成形品へのニッケルクロムメッキ
成形品へのニッケルクロムメッキ
NC放電加工機
NC放電加工機
NCワイヤー加工機
NCワイヤー加工機
マシニングセンタ
マシニングセンタ
マシニングセンタ
マシニングセンタ

簡易金型製作から射出成形まで

自社工場にて金型の製作から射出成形まで一貫して行えます(効率良く加工が進むよう金型部と成形部を隣接設置しています)。

短納期案件に対応すべく金型材料には切削性に優れたアルミ材(YH75-硬度は鋼材並)を用いており、また通常スライド構造を要する箇所には、置ゴマ(入子)方式を採用しております。

※PBT・PPS樹脂による成形実績多数。温調設備有り(金型温度130°まで可)
※サイズ・納期・価格面を考慮し、海外工場(中国・提携工場・40~350ton)や協力会社にて成形を行う場合もございます。
※アルミ簡易金型の最大ショット数の目安は500~1,500ショットです(形状・サイズに依存)。
※樹脂成形品の納品後に金型や電極の写真撮影・資料提出が可能です(事前にご相談ください)。
※基本的に金型の保管は最終成形より1年間です。長期保管が必要な場合はご相談ください。(なお放電加工に用いた電極は金型製作後に破棄・リサクル致します。撮影が必要な場合は事前にご指示ください。)

自動車部品の成形実績豊富です

主な加工製品は自動車部品です。その中でも特に精密端子やバスバーなど金属・板金部品のインサート成形に定評をいただいております。また意匠モノでは二色成形も承ります。

意匠仕上げ・表面処理も!

成形品への塗装・印刷(シルクスクリーン・インスタントレタリング)・レーザーマーキング・樹脂メッキなどもまとめて承ります(二次加工は協力企業での加工となります)。※色サンプルやデザインデータは、お客様からのご提供をお願いしております。

金型部・成形部における設備

設備名能力・メーカー台数

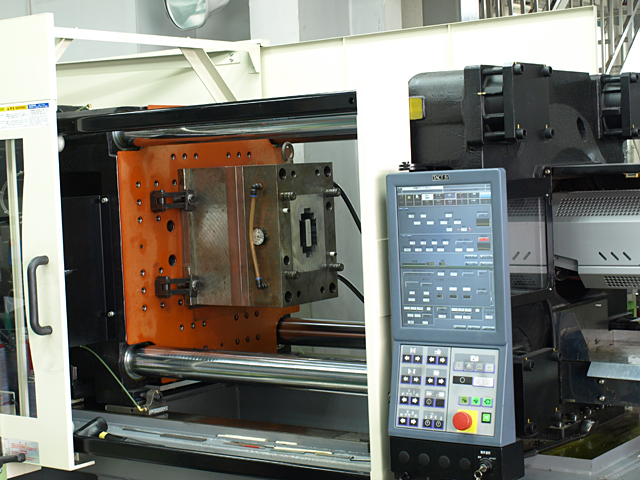

全電動式射出成形機180ton
日精樹脂
1
全電動式射出成形機80ton
日精樹脂
1
マシニングセンタ786×355
MY CENTER KITAMURA
1

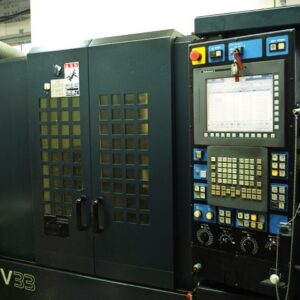

マシニングセンタ750×400
V-33 MAKINO
1

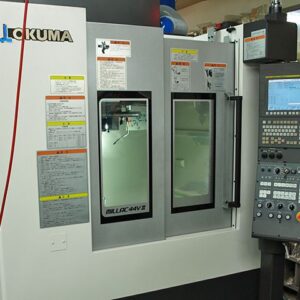

マシニングセンタ630×400
MILLAC44VII OKUMA
1
NCフライス1100×530
AN-SRN SHIZUOKA
1
NCフライス900×435
ST-NR SHIZUOKA
4

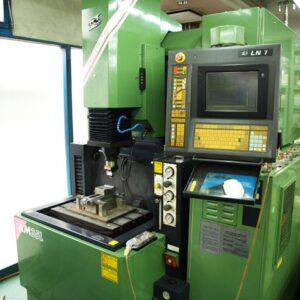

NC放電加工機600×435
AQ35L SODICK
1

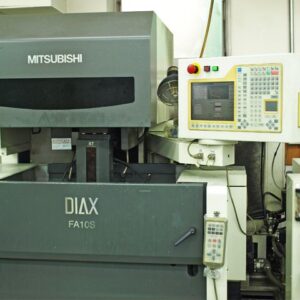

NCワイヤー加工機FA10S
三菱電機
1
2014年9月現在 ※汎用機は除く
