特殊ギア・精密旋盤

特殊ギア・精密旋盤

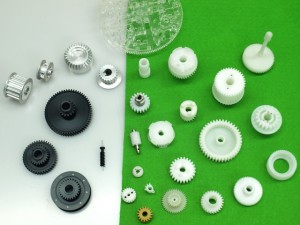

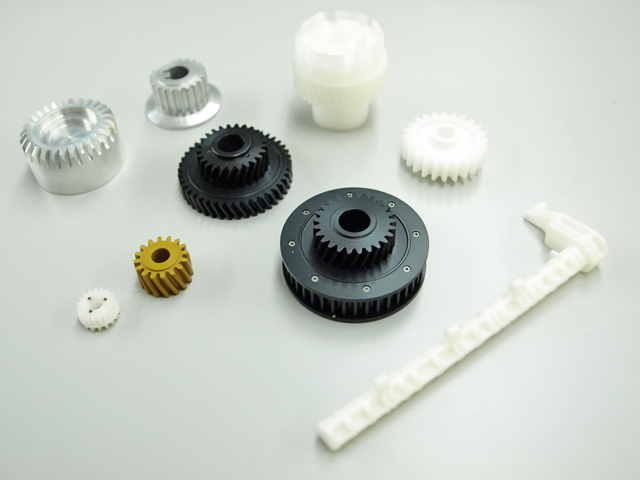

様々な特注ギア
様々な特注ギア

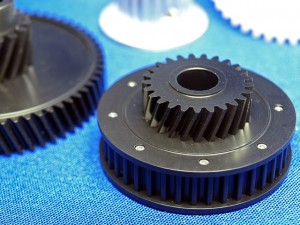

特殊ギア(ピン打ち)
特殊ギア(ピン打ち)
ホブ+旋盤(一体加工)
ホブ+旋盤(一体加工)

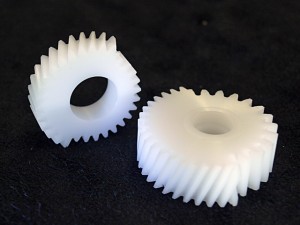

ホブ加工(はすば歯車)+MC加工(平歯車)
ホブ加工(はすば歯車)+MC加工(平歯車)

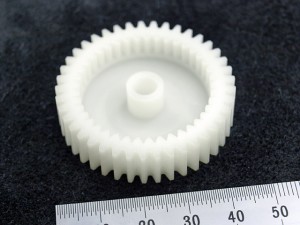

MC加工によるギア
MC加工によるギア

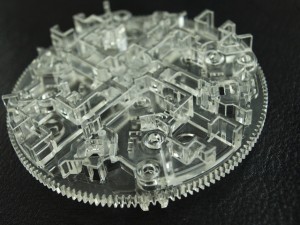

透明ギア(MC切削)
透明ギア(MC切削)
ラック(POM)
ラック(POM)

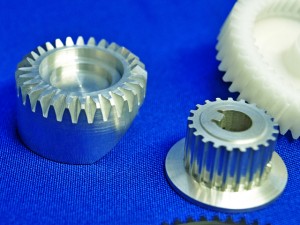

ギア(アルミ)
ギア(アルミ)

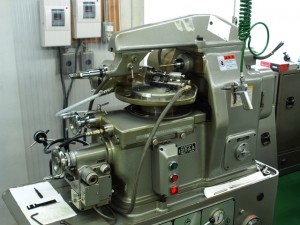

浜井産業 精密ホブ盤120A
浜井産業 精密ホブ盤120A

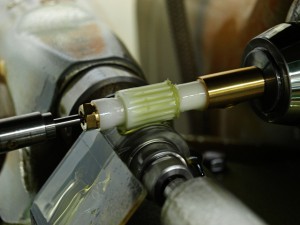

精密ホブ盤による歯切り加工
精密ホブ盤による歯切り加工
マシニングセンター
マシニングセンター

旋盤・ホブ盤を用いる部所とマシニングセンターを用いる部所が同じ工場内にございます。
旋盤・ギア加工後にMC加工を行い、特殊ギアの製作も承っております。

旋盤加工~ギア加工~2次加工

汎用樹脂・エンプラ樹脂における旋盤加工からギア加工(歯切り)、そしてPIN打ちや3Dカム形状などの2次加工まで対応しております。タイミングプーリー・スプロケット類も加工が可能です。

ギア・ウォーム・プーリー(PDF/0.3MB)

精度にも自信と実績があります

通常、高精度ギアには、歯切り後に歯車研削加工を行いますが、当社の保有している浜井産業のホブ盤では、歯車研削加工が難しい小モジュールギアも研削加工と同程度の精度で仕上げることが可能です。

※浜井産業 精密ホブ盤120A(2台所有)
最小切削径8mm~最大切削径120mm
モジュール 0.2~2.0 (平歯・ハス歯)
噛み合い精度 2級レベル以上

支給材で押出成形→ギア試作が可能です!

支給ペレットからの加工
支給ペレットからの加工

材料ペレットを支給いただき押出成形で丸棒材を用意、その丸棒を用いて旋盤・ギア加工が可能です。 対応サイズなどの詳しくは下記ページをご参照ください。

量産材料で板材・丸棒の成形
